贴片电容的极性与作用的区别

2022-10-26

贴片电容也叫SMD电容。外观一般为黄色、黑色或浅蓝色。能够分为两类:非极性和极性。

SMD电容的效果主要是消除芯片自身产生的各种高频信号对其他芯片的串扰,使每个芯片模块都能正常工作,不受干扰。高频电子振荡电路中,芯片电容和晶体振荡器构成振荡电路,为各种电路供给所需的时钟频率。

片式电容器包含片式陶瓷电容器、片式钽电容器和片式铝电解电容器。电路板上贴片电容的效果及极性的区别方法贴片陶瓷电容具有较小的非极性电容(PF级),能耐受高温高压,常用于高频滤波。陶瓷电容看起来有点像贴片电阻(所以我们有时称之为“贴片电容”),但贴片电容上没有代表电容大小的数字。

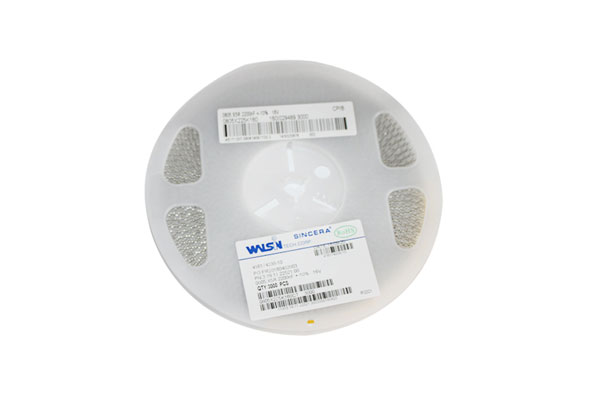

贴片电容

片式钽电容具有寿命长、耐高温、精度高、滤波高频和波形修正性能优异的特点,但容量较小,比铝电容贵,耐电压和电流才能相对较弱。适用于小容量的低频滤波电路。表贴铝电解电容器的容量比显卡上比较常见的表贴钽电容大,容量在300  f到1500  f之间,主要满意低频电流的滤波稳压功用。

贴片电容器的电解电容器正负极与丈量电容器上标注的黑块之差为负极。印刷电路板上的电容方位有两个半圆,对应彩色半圆的引脚为负。引脚的长度也能够用来区别正极和负极。长腿是正的,短腿是负的。当我们不知道电容器的正负极时,能够用万用表丈量。
