贴片电容在电路中各种作用的基本常识...

2022-10-26

P、在多级放大电路里面电解电容是怎么耦合到下一级的呢在电容里面的特性不是隔直的吗,它是怎么传送过去的呢。还有为电容要通过三极管的集电极来接呢,发射机为什么不可以呢?电解电容都是在交流放大器里面工作,而交流的电流方向呈周期性变化,三极管能正常导通吗。还有NPN型的三极管的集电极不是从C到B的吗,那它的电流是怎么通过流到下一级的三极管的基极的呢
用电解电容做耦合的放大器,都是交流放大器。电解电容在这里作“通交隔直”用。由三极管的哪个极输出,是电路形式的问题,两者都有。

Q、1、怎样估算d一级放大器的输出电阻和第二级放大器的输入电阻,2、当信号源的幅度过大,在两级放大器的输出端分别会出现什么情况。3、用手在放大器的输入端晃动,观察放大器的输出端,看是否出现了什么?原因是什么?
1、第二级放大器的输入电阻就是d一级放大器的输出电阻。2、失真。3、杂波,人体感应

R、贴片高压电容可以起到耦合作用?比如说什么样的电路中串或者并个电容可以达到耦合的作用,不放电容和放电容有什么区别?
在交流多级放大电路中,因个级增益及功率不同.各级的直流工作偏值就不同!若级间直接藕合则会使各级工作偏值通混无法正常工作!利用电容的通交隔直特性既解决了级间交流的藕合,又隔绝了级间偏值通混,一举两得!

S、怎么利用电容的充放电,理解滤波,去耦,旁路.....电容就是充放电。那怎么利用电容的充放电,去理解滤波,去耦,旁路.....
答:电容隔直流通交流,隔直流好理解,通交流不好理解,只要理解了通交流就理解了滤波、去耦和旁路。
电容就是充放电,不错。但交流电的方向,正反向交替变化。振幅的大小也做周期性变化。整个变化的图像就是一条正弦曲线。
电容器接在交流电路中,由于交流电压的周期性变化,它也在周期性的充放电变化。线路中存在充放电电流,这种充放电电流,除相位比电压超前90度外,形状完全和电压一样,这就相当于交流通过了电容器。
和交流电通过电阻是不同,交流电通过电阻,要在电阻上消耗电能(发热)。而通过电容器只是与电源做能量交换,充电时电源将能量送给电容器,放电时电容器又将电能返还给电源,所以这里的电压乘电流所产生的功率叫无功功率。
需要明确的是,电容器接在交流电路中,流动的电子(电流)并没有真正的冲过绝缘层,却在电路中产生了电流。这是因为在线路中,反向放电和正向充电是同一个方向,而正向放电和反向充电是同一个方向,就象接力赛跑,一个团队跑完交流电的正半周,另一个团队接过接力棒继续跑完交流电的负半周。
理解了电容器通交流,那么,交流成份旁路到地,完成滤波也就可以理解了。

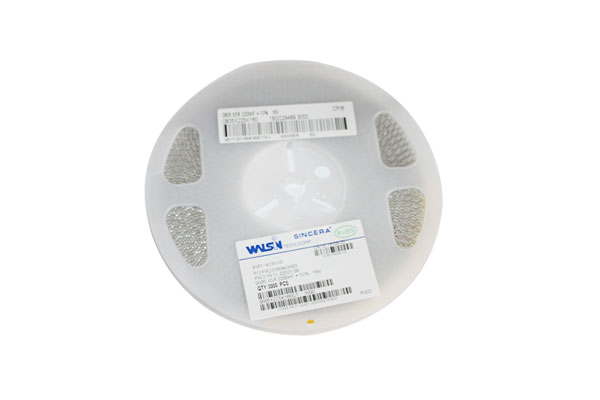

贴片电容


T、旁路电容和滤波电容,去耦电容分别怎么用?,可以举一些实例说明
答:这三种叫法的电容,其实都是滤波的,只是应用在不同的电路中,叫法和用法不一样。
滤波电容,这是我们通常用在电源整流以后的电容,它是把整流电路交流整流成脉动直流,通过充放电加以平滑的电容,这种电容一般都是电解电容,而且容量较大,在微法级。
旁路电容,是把输入信号中的高频成份加以滤除,主要是用于滤除高频杂波的,通常用瓷质电容、涤纶电容,容量较小,在皮法级。
去耦电容,是把输出信号的干扰作为滤除对象,去耦电容相当于电池,利用其充放电,使得放大后的信号不会因电流的突变而受干扰。它的容量根据信号的频率、抑制波纹程度而定。

U、什么是耦合电容,去耦电容,有什么特点和作用
耦合电容是传递交流信号的,接在线路中。去耦电容是将无用交流信号去除的,一段接在线路中、一端接地。

V、关于电容有几作用,在什么情况才电容耦合,在什么情况才电容滤波?
答:电容器在电路里的十八般武艺归根到底就是两个!充电荷!放电荷!
其特性就是通交流!隔直流!电容两端加上交变电压后会随电流交变频率而不断的充放电!此时电路里就有同频率的交变电流通过!这就是电容的通交特性!
在频率合适的情况下电容对电路可视为通路!前级交流输出经电容就可传至后级电路!
而对直流来说它却是隔绝的!因为两端电压充至与电路电压相等时就不会再有充电电流了!
作用于前后级交流信号的传递时就是藕合!
作用于滤除波动成份及无用交流成分时就是滤波!
